Hvordan forbedrer 50,8*200 Ti flydebolden med højere tryk væskeniveaumålenøjagtigheden i ekstreme miljøer?

1. Den kernetekniske udfordring i højtryksniveaumåling

Nøjagtig væskeniveaumåling i industrielle miljøer udgør en formidabel ingeniørudfordring, der intensiveres, efterhånden som driftstrykket stiger. Traditionelle flydebaserede niveausensorer kæmper ofte for at opretholde pålidelig ydeevne, når de udsættes for tryk, der overstiger 10 MPa, hvor materialedeformation, opdriftsforskydninger og mekanisk slid kan kompromittere måleintegriteten. De50,8*200 Ti flydebold med højere trykløser direkte disse udfordringer gennem en kombination af avanceret materialevalg og præcisionsfremstilling.

Når en flydebold opererer i en trykbeholder, skal flere fysiske fænomener håndteres omhyggeligt. Det hydrostatiske tryk, der udøves på flyderens overflade, stiger proportionalt med dybden og systemtrykket, hvilket potentielt forårsager dimensionsændringer, der ændrer flyderens forskydningsegenskaber. Derudover kan densiteten af ​​procesvæsken variere med temperatur og tryk, hvilket påvirker den flydekraft, som flyderen oplever. Disse faktorer bestemmer tilsammen nøjagtigheden og repeterbarheden af ​​niveaumålinger.

Ingeniører, der designer niveaumålersystemer, skal derfor ikke kun overveje det nominelle driftstryk, men også hele spektret af trykudsving, temperaturvariationer og væskeegenskabsændringer, der opstår under normal drift. Flyderens evne til at bevare sin geometriske profil under disse varierende forhold er altafgørende for ensartet måleoutput.

2. Titanium som et strategisk materiale til konstruktion af flydebolde

Udvælgelsen af ​​titanium som det primære materiale til50,8*200 Ti flydebold med højere tryker forankret i metallets enestående kombination af mekaniske og kemiske egenskaber. Titanium tilbyder et styrke-til-vægt-forhold, der overgår de fleste tekniske legeringer, hvilket gør det til en ideel kandidat til komponenter, der skal forblive lette og modstå betydelige ydre tryk.

En af de vigtigste fordele ved titanium i denne applikation er dets enestående korrosionsbestandighed. I modsætning til rustfrit stål, som kan lide af grubetæring og sprækkekorrosion i kloridrige miljøer, danner titanium et stabilt, selvhelbredende oxidlag, der beskytter det underliggende metal mod aggressivt kemisk angreb. Denne egenskab er særlig værdifuld i applikationer, der involverer havvand, saltlage eller sure processtrømme, hvor andre materialer hurtigt ville nedbrydes.

Desuden er titaniums termiske udvidelseskoefficient betydeligt lavere end for mange alternative materialer. Denne egenskab sikrer, at flyderens dimensioner forbliver stabile på tværs af temperaturvariationer, hvilket forhindrer ændringer i forskydningsvolumen, der kan medføre målefejl. Materialets ikke-magnetiske natur eliminerer også interferens med magnetiske koblingssystemer, der bruges i mange niveaumålerdesigns, hvilket sikrer pålidelig signaltransmission fra flyderen til den eksterne indikator.

• Overlegen korrosionsbestandighed i aggressive kemiske miljøer, herunder klorider og syrer
• Højt styrke-til-vægt-forhold muliggør robust konstruktion uden for stor masse
• Lav termisk udvidelseskoefficient, der sikrer dimensionsstabilitet på tværs af temperaturområder
• Ikke-magnetiske egenskaber, der forhindrer interferens med magnetiske niveaumålersystemer
• Fremragende træthedsmodstand, der understøtter langvarig cyklisk drift uden nedbrydning

3. Præcisionsdimensioner og opdriftsegenskaber

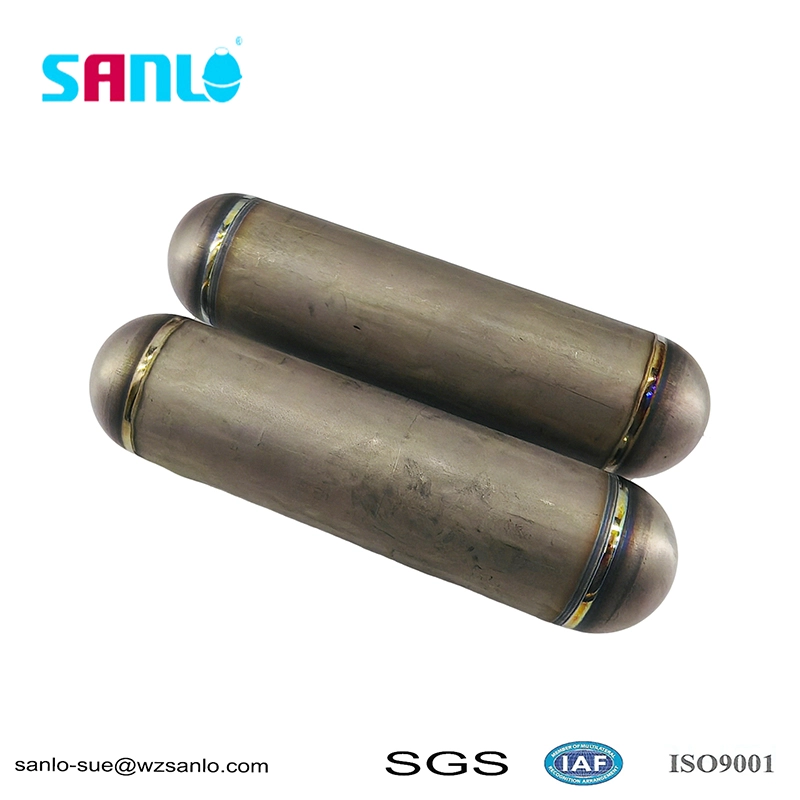

Den numeriske betegnelse for 50,8*200 Ti-flydekuglen med højere tryk formidler præcis dimensionsinformation, der direkte påvirker dens ydeevne. Diameteren på 50,8 mm og længden på 200 mm repræsenterer omhyggeligt beregnede proportioner, der optimerer flyderens forskydningsvolumen, mens den bibeholder kompatibilitet med standard niveaumålerkammerdimensioner.

Opdrift, den opadgående kraft, der sætter flyderen i stand til at spore væskeniveauændringer, bestemmes af væskevolumenet, der forskydes af den nedsænkede del af flyderen. For en cylindrisk flyder med halvkugleformede eller elliptiske ender er det samlede forskydningsvolumen en funktion af flyderens samlede dimensioner og densiteten af ​​procesvæsken. 50,8*200 konfigurationen giver et forskydningsvolumen, der genererer tilstrækkelig flydekraft til at overvinde flyderens vægt, mens den forbliver følsom over for relativt små niveauændringer.

Ved højtryksanvendelser stiger procesvæskens tæthed typisk med trykket, hvilket igen øger den flydekraft, der virker på flyderen. Dette fænomen skal tages i betragtning under systemkalibrering for at sikre nøjagtig niveauindikation over hele trykområdet. Fremstillingsprocessen sikrer snævre dimensionelle tolerancer, så hver enhed giver ensartede opdriftsegenskaber, der muliggør forudsigelig systemadfærd.

4. Operationelle fordele i magnetiske klapniveaumålersystemer

Magnetiske klapniveaumålere repræsenterer en af ​​de mest udbredte niveaumålingsteknologier i industrielle applikationer, der tilbyder pålidelig, visuel indikation af væskeniveauer uden at kræve elektrisk strøm på målepunktet. De50,8*200 Ti flydebold med højere trykfungerer som føleelementet i disse systemer, og konverterer væskeniveauændringer til mekanisk bevægelse, der transmitteres gennem en magnetisk kobling til en ekstern indikator.

Flyderens magnetiske system består typisk af permanente magneter indlejret i flyderlegemet eller fastgjort til en magnetisk hylster, der bevæger sig med flyderen. Når væskeniveauet stiger eller falder, bevæger flyderen sig lodret inde i målekammeret, og det magnetiske felt, det genererer, aktiverer eksterne magnetiske klapper eller en kontinuerlig indikator. Præcisionen af ​​dette system afhænger i høj grad af flyderens evne til at spore niveauændringer nøjagtigt og uden at klæbe eller binde sig.

Flere operationelle fordele adskiller titanium flyderen i denne applikation. For det første forhindrer materialets glatte overfladefinish og korrosionsbestandighed opbygning af aflejringer eller kedelsten, der kan hæmme flydebevægelsen. For det andet sikrer flyderens konsekvente opdrift, at den reagerer på niveauændringer med minimal hysterese, hvilket giver nøjagtig sporing under både stigende og faldende niveauforhold. For det tredje gør flyderens mekaniske robusthed den i stand til at modstå de hydrauliske kræfter, der opstår under hurtige niveauændringer eller procesforstyrrelser.

• Pålidelig magnetisk koblingstransmission til nøjagtig ekstern indikation
• Minimal friktion og slitage for forlænget levetid
• Konsekvent respons på niveauændringer over hele driftsområdet
• Kompatibilitet med forskellige design af magnetiske klapindikatorer
• Reducerede vedligeholdelseskrav sammenlignet med alternative flydematerialer

5. Sammenlignende analyse: Titanium vs. rustfrit stål og polymerflydere

Når man vælger en flydekugle til højtryksniveaumålingsapplikationer, evaluerer ingeniører typisk flere materialemuligheder, hver med forskellige fordele og begrænsninger. Titanium flydebolden indtager en specifik ydeevneniche, der gør den til det foretrukne valg til mange krævende applikationer, især dem, der involverer ætsende medier eller ekstreme driftsforhold.

Flydere i rustfrit stål, mens de er udbredt og omkostningseffektive, står over for begrænsninger i stærkt korrosive miljøer. Chlorid-induceret spændingskorrosionsrevner og grubetæring kan kompromittere integriteten af ​​rustfri stålflydere, især ved høje temperaturer. Derudover kræver den højere densitet af rustfrit stål større flydevolumener for at opnå den samme flydekraft, hvilket potentielt begrænser kompatibiliteten med rumbegrænsede målekamre.

Polymerflydere, såsom dem fremstillet af PTFE eller PEEK, tilbyder fremragende kemisk modstandsdygtighed og letvægtskonstruktion. Imidlertid er deres mekaniske styrke og dimensionsstabilitet ved forhøjede temperaturer og tryk generelt ringere end metalliske alternativer. Polymerflydere kan også absorbere procesvæsker over tid, hvilket ændrer deres opdriftsegenskaber og kompromitterer målenøjagtigheden.

Titanium flydere kombinerer korrosionsbestandigheden af ​​premium polymerer med den mekaniske styrke og dimensionsstabilitet af metaller. Materialets lave densitet muliggør kompakte flydedesign, der passer ind i standardmålekamre, mens de giver tilstrækkelig opdrift til pålidelig niveausporing. Til applikationer, der involverer havvand, saltlage, klor eller sure processtrømme, tilbyder titanium et beskyttelsesniveau, som rustfrit stål ikke kan matche.
